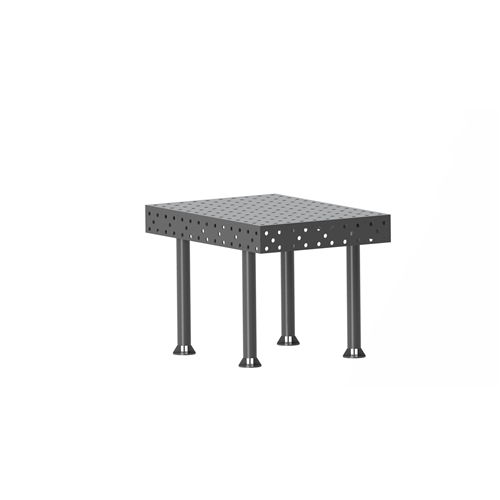

VS-WT RENDSZEREK
Összeállító asztal rendszerek.
Egyedi kézi lézerhegesztéses eljárással készült, magyar gyártású termékek, egyedi fejlesztések alapján.
A lézerhegesztésnek köszönhetően az asztallap hullámossága szinte nulla. (0,6mm/1000mm)
Rendkívül leegyszerűsíti a gyártásokat a VS-WT rendszerek használata, legyen szó kis vagy nagy szériáról.
Asztalaink LC S 355 MC anyagminőségből készülnek.
Az asztalok és kiegészítőik 6 illetve 8 mm vastagságú anyagokból készülnek sztenderd kivitelben. (egyedi igényeknek is eleget teszünk)
Az illesztő furatok D 16; D 22; D 28 mm-es átmérőjű kivitelben rendelhetőek.
Így bámely más gyártó sztenderd szerszámiaval is használhatóak.
A lehető legnagyobb terhelhetőség és síklaposságot bíztosítva függőleges alátámasztóbordákat alkalmazunk 200 mm-enkenént, amelyek további oldal támaszokkal kiegészítve az oldal lapokat is megmerevítik.
A furatközepek távolsága egymástól 100 mm helyezkednek el.
Az asztal szélétől lévő furatközép távolság 50 mm kaptak helyet, hogy több asztal vagy eszköz összekapcsolásnál is megkapjuk a 100 mm -es furatközép távolságokat.
Az asztallábak 90 mm-es átmérőjű 3 mm falvastagságú csövekből állnak, melynek mind a két végén M24 csavar kötések találhatóak a gyors szerelhetőség és a toldhatóság végett. Továbbá plusz láb merevítéssel vannak ellátva a kellő tartás és merevség végett.
Még nagyobb stabilitás elérésenek érdekében úgy nevezett "elefánt" lábak alkalmazásázát eszközöltünk, amelynek a csatlakozása M24-es csavarral történik az asztallábba.
Egyenletesen elosztott teher esetén a lapvastagságú asztalok terhelhetősége:
2.500kg/1000 mm 2
Egyenletesen elosztott teher esetén a 8 mm lapvastagságú asztalok terhelhetősége:
3.500kg/1000 mm 2
Az asztalok kezeletlen felülettel készülnek, így letapadás gátló spray használata javasolt!
